Phytron ZSS系列高精度步进电机

产品介绍

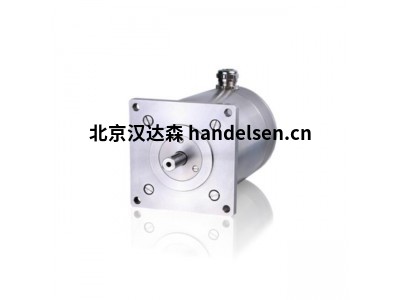

ZSS高精度步进电机

高精度步进电机，优化的几何形状和磁化特性，以保证平稳运行

Phytron ZSS 步进电机（19 - 56 毫米）提供高精度和平稳运行。 ZSS 电机具有多达 102.400 个可接近的位置（200 步电机，以微步进模式驱动，具有 1/512 步分辨率和编码器），可为客户的应用提供高精度定位功能。

基于其几何形状，ZSS 系列具有平稳的低共振运行性能。 受益于低噪音、典型的平稳运行和由此产生的最佳效果，特别是对于光学高精度应用。

医学和实验室技术

4D 超声波扫描仪

光学和测量技术

光学测量系统

射电望远镜，天线技术



技术细节：

适用于单极或双极控制模式的两相混合式步进电机

保持扭矩从 3.8 到 700 mNm

尺寸 19 至 56 毫米

每个尺寸最多 3 种电机类型和 3 个标准绕组可选

标准步数/转：200，步距角：1.8°

特殊步数取决于电机尺寸

最低防护模式：IP40

允许的环境温度：-30 °C 至 +80 °C

可选：齿轮箱、电机制动器、编码器、双轴、散热片、联轴器等。



19.200.0.6型号参数举例：

型号：19.200.0.6

电流：0.6A

电阻：1.85Ω

电感：0.55mH

保持转矩：3.8mNm

制动扭矩：0.9mNm

转动惯性：0.0009kg cm2

轴承轴向载荷：3N

轴承径向载荷：3N

质量：0.04KG

长度：26.5mm

边长：19mm



26.200.0.6型号参数举例：

型号：26.200.0.6

电流：0.6A

电阻：5.85Ω

电感：3.2mH

保持转矩：25mNm

制动扭矩：2.2mNm

转动惯性：0.006kg cm2

轴承轴向载荷：5N

轴承径向载荷：5N

质量：0.11KG

长度：47mm

边长：25mm
